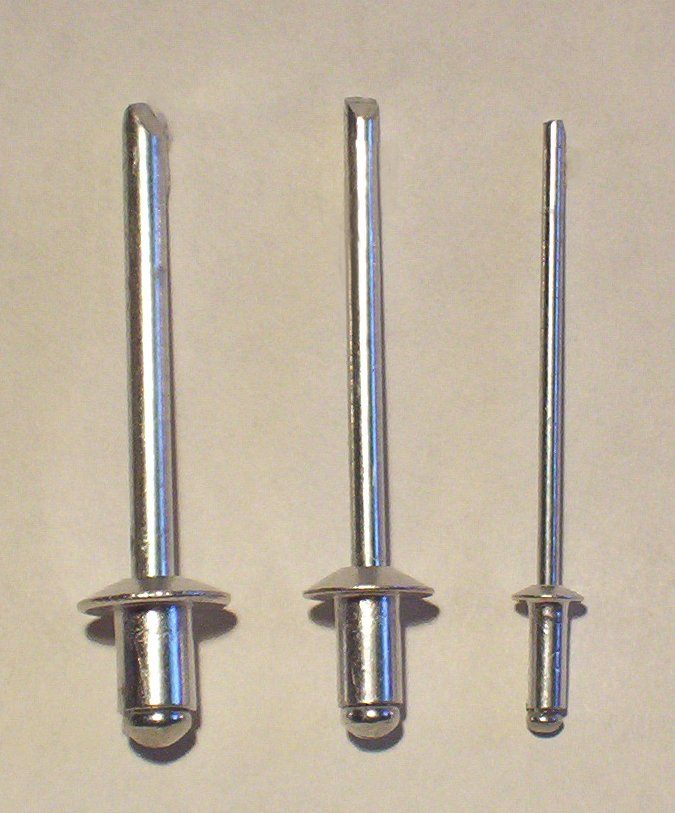

ブラインドリベット
ISO 15977 – 15983 · DIN 7337
アルミ、鋼、ステンレス。丸頭・皿頭、防水・構造用タイプ。
| リベット径 d | 下穴径 | 頭部径 dk |
|---|---|---|
| 2.4 | 2.5 | 5.0 |
| 3.2 | 3.3 | 6.5 |
| 4.0 | 4.1 | 8.0 |
| 4.8 | 4.9 | 9.5 |
| 6.4 | 6.5 | 13.0 |
丸頭ブラインドリベットISO 15977〜15983。長さは締結板厚の合計で選定。 単位：mm。
この製品の見積を依頼 →リベット・リベットナット・インサート
薄板・軟質材や片側からしか作業できない箇所の締結・ねじ形成に。ブラインドリベット、リベットナット、ねじインサート、溶接部品を、適切な取付工具のご提案とともに供給します。
取扱製品

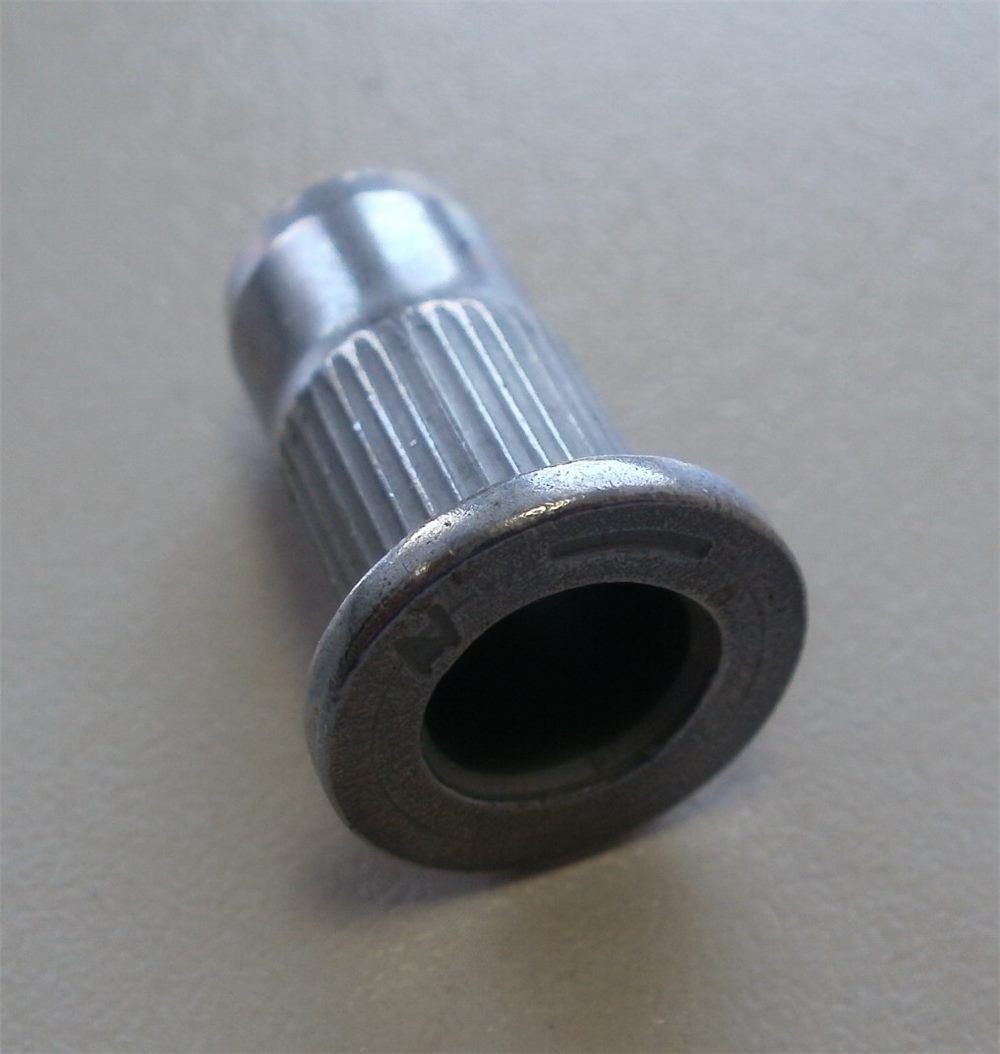

リベットナット
M3 – M12
パイプや薄板にめねじを形成。丸胴・六角胴、平頭・皿頭。
| 呼び | 下穴径 | 胴形状 |
|---|---|---|
| M3 | 5.0 | 丸 / 六角 |
| M4 | 6.0 | 丸 / 六角 |
| M5 | 7.0 | 丸 / 六角 |
| M6 | 9.0 | 丸 / 六角 |
| M8 | 11.0 | 丸 / 六角 |
| M10 | 13.0 | 丸 |
丸胴平頭スチールリベットナットの参考下穴径。正確な寸法は品番・板厚によります。 単位：mm。
この製品の見積を依頼 →
リベットスタッド
M4 – M10
片側から取付けるおねじ。溶接スタッドの代替に。
| 項目 | 仕様 |
|---|---|
| ねじサイズ | M4 – M10 |
| ねじ長さ | 10 – 40 mm |
| 種類 | 丸胴・六角胴、平頭・皿頭 |
| 材質 | 亜鉛めっき鋼、SUS304 |
| 取付方法 | ナッターツールで片側から取付 |
下穴径・板厚範囲は品番による。 単位：mm。
この製品の見積を依頼 →

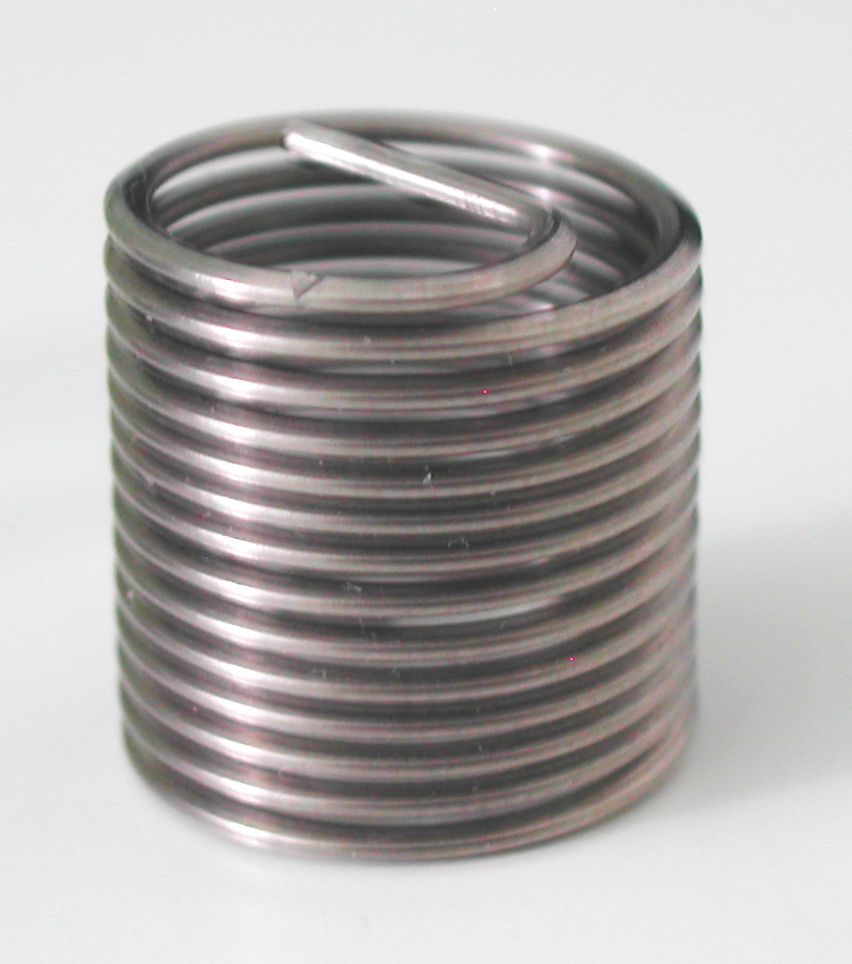

ワイヤーねじインサート（ヘリサート）
DIN 8140 · M2 – M24
損傷ねじの補修、アルミ・鋳鉄・軽合金のねじ強化に。
| 呼び | STI下穴（参考） | インサート長さ |
|---|---|---|
| M3 × 0.5 | 3.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M4 × 0.7 | 4.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M5 × 0.8 | 5.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M6 × 1 | 6.3 | 1d · 1.5d · 2d · 2.5d · 3d |
| M8 × 1.25 | 8.4 | 1d · 1.5d · 2d · 2.5d · 3d |
| M10 × 1.5 | 10.5 | 1d · 1.5d · 2d · 2.5d · 3d |
| M12 × 1.75 | 12.5 | 1d · 1.5d · 2d · 2.5d · 3d |
ワイヤーねじインサートDIN 8140。対応するSTIタップが必要。下穴径は参考値。 単位：mm。
この製品の見積を依頼 →

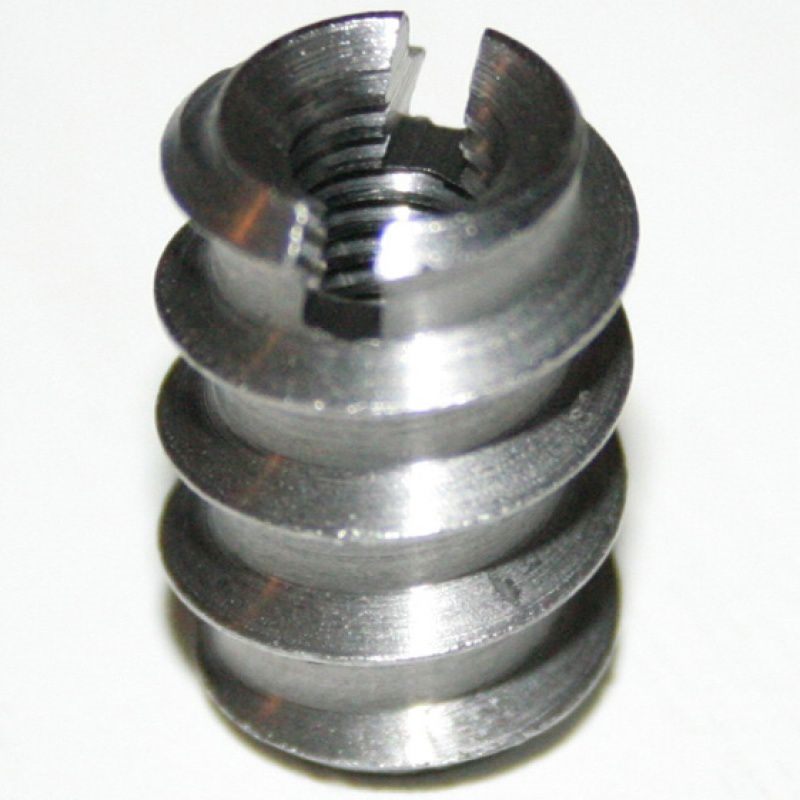

ねじインサート
Self-tapping · Heat-set
金属用セルフタップインサート、樹脂用熱圧入・圧入インサート。
| 種類 | ねじサイズ | 材質 | 用途 |
|---|---|---|---|
| セルフタップインサート | M3 – M16 | 鋼、ステンレス | アルミ・鋳鉄・木材 |
| 熱圧入インサート | M2 – M8 | 真鍮 | 熱可塑性樹脂 |
| 圧入インサート | M2 – M8 | 真鍮 | 樹脂・成形品 |
| キーロックインサート | M4 – M20 | 鋼、ステンレス | 高強度ねじ補修 |
下穴径はインサートの種類ごとの仕様による。 単位：mm。
この製品の見積を依頼 →

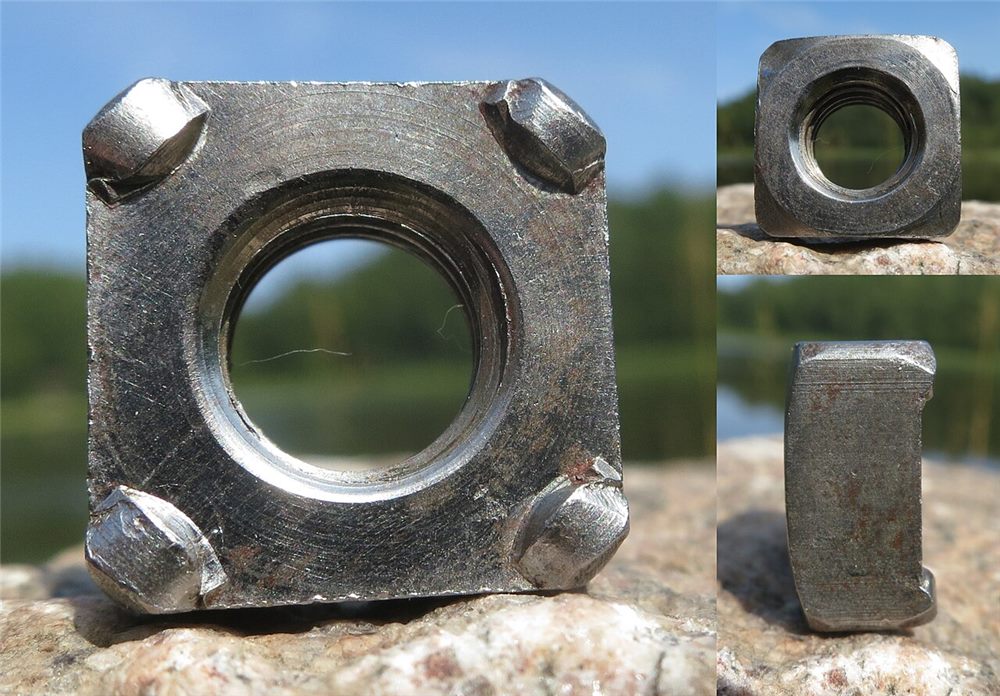

溶接ナット・溶接スタッド
DIN 929 · DIN 928 · ISO 13918
六角・四角溶接ナット、溶接スタッド。鋼製フレームや車体に。
| 呼び | 二面幅 s | 高さ m |
|---|---|---|
| M5 | 8 | 4 |
| M6 | 10 | 5 |
| M8 | 14 | 6.5 |
| M10 | 17 | 8 |
| M12 | 19 | 10 |
六角溶接ナットDIN 929。四角溶接ナットDIN 928、溶接スタッドISO 13918もご相談ください。 単位：mm。
この製品の見積を依頼 →仕様・供給範囲
| 規格 | ISO 15977〜15983、DIN 7337、DIN 8140、DIN 929 / 928、ISO 13918 |
|---|---|
| 主なサイズ | リベット Ø2.4〜Ø6.4 mm、リベットナット M3〜M12、インサート M2〜M24 |
| 材質 | アルミ、亜鉛めっき鋼、ステンレス SUS304 / 316、真鍮 |
| 対応工具 | ハンドリベッター、エア・充電式リベッター、インサート取付キット |
主な用途
- 薄板・パイプ・アルミフレームの組立
- 保全時の損傷ねじ補修
- 片側からしか作業できない箇所
- 溶接鋼フレーム、自動車、二輪
製品の実写真
よくあるご質問
リベットナットとクリンチングナット、どちらを使うべきですか？
リベットナットは片側から取付可能で、パイプや完成品に適します。クリンチングナットは両側からの圧入が必要ですが、量産の薄板加工ではより強固できれいです。実際の構造に合わせてご提案します。
ヘリサートには専用タップが必要ですか？
はい。ねじサイズごとに専用のSTIタップと取付工具が必要です。インサートと工具をセットで供給します。
強度の高いリベットはどれですか？
鋼・ステンレスの構造用リベットは、一般的なアルミリベットより高いせん断・引張強度があります。接合材と板厚をお知らせください。
見積依頼
まずはご要望をお聞かせください
品番、数量、図面をお送りください。担当者より仕様確認のご連絡をし、最適な調達方法をご提案します。
