セルフクリンチング部品は薄板金属に圧入して固定し、溶接やタップなしで強度のあるねじを形成します。制御盤、機器フレーム、電子機器シャーシに広く使われ、迅速かつきれいに組み立てられます。

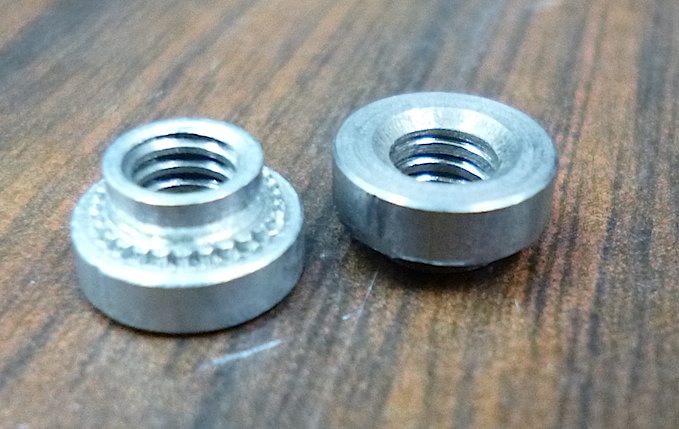

Metric M2 – M12 · Inch #2-56 – 1/2"
薄板にめねじを形成。鋼、ステンレス、アルミ、ロック・フローティングタイプ。
| 項目 | 仕様 |
|---|---|
| ねじサイズ | M2〜M12 · #2-56〜1/2"-13 |
| 板厚 | 0.8 mm〜（品番による） |
| 材質 | 亜鉛めっき鋼（鋼板・アルミ板）・ステンレス300系（アルミ・軟鋼）・焼入れ400系（ステンレス板） |
| 種類 | 標準、ロック、フローティング、止まり（袋） |
| 取付方法 | 打抜き・ドリル穴への平行圧入 |
下穴径・最小板厚は品番ごとの仕様書による（見積時に提供）。 単位：mm。
この製品の見積を依頼 →
M2.5 – M8
板におねじを固定形成。溶接スタッドの代替に。
| 項目 | 仕様 |
|---|---|
| ねじサイズ | M2.5 – M8 |
| 長さ | 6 – 35 mm |
| 板厚 | 1.0 mm〜（品番による） |
| 材質 | 亜鉛めっき鋼、ステンレス300 / 400系 |
| 種類 | フラッシュヘッド、隠しヘッド |
圧入後、スタッド頭部は板面と面一になります。 単位：mm。
この製品の見積を依頼 →
Thru-hole · Blind
基板の支持やパネル間のスペーサーに。貫通・止まり穴タイプ。
| 項目 | 仕様 |
|---|---|
| ねじサイズ | M2.5 · M3 · M3.5 · M4 · M5 |
| 長さ | 3 – 25 mm |
| 種類 | 貫通ねじ、止まりねじ、ねじなし |
| 材質 | 亜鉛めっき鋼、ステンレス300系、アルミ |
| 板厚 | 1.0 mm〜（品番による） |
基板の取付や、パネル間の一定間隔の確保に。 単位：mm。
この製品の見積を依頼 →
Ø1.6 – Ø6 mm
板金に固定する位置決めピン、回転軸、ハンガーピン。
| 項目 | 仕様 |
|---|---|
| 径 | Ø2 – Ø6 mm |
| 長さ | 4 – 25 mm |
| 材質 | 焼入れ鋼、焼入れステンレス400系 |
| 種類 | テーパー先端位置決めピン、円筒ピン |
| 板厚 | 1.0 mm〜（品番による） |
溶接なしでパネルを正確に位置決め。 単位：mm。
この製品の見積を依頼 →

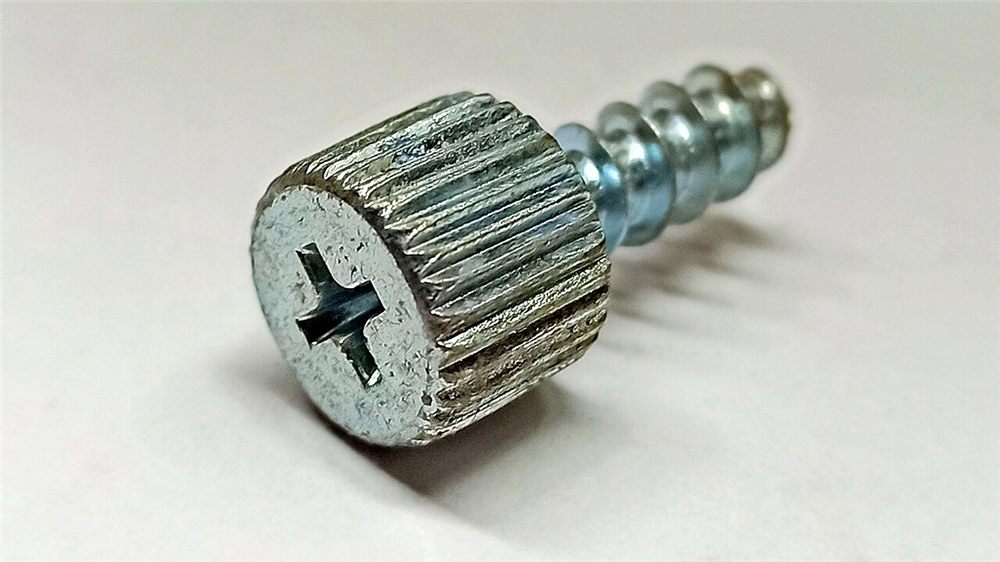

Captive
緩めてもパネルから脱落せず、保守が容易。
| 項目 | 仕様 |
|---|---|
| ねじサイズ | M3 – M8 |
| 頭部 | ローレットつまみ、十字穴、六角穴 |
| 材質 | 亜鉛・ニッケルめっき鋼、ステンレス300系、アルミつまみ |
| 取付方法 | 圧入、フレア、フローティング取付 |
| 用途 | 頻繁に開閉する盤カバー・パネル |
緩めてもパネルから外れず、紛失しません。 単位：mm。
この製品の見積を依頼 →

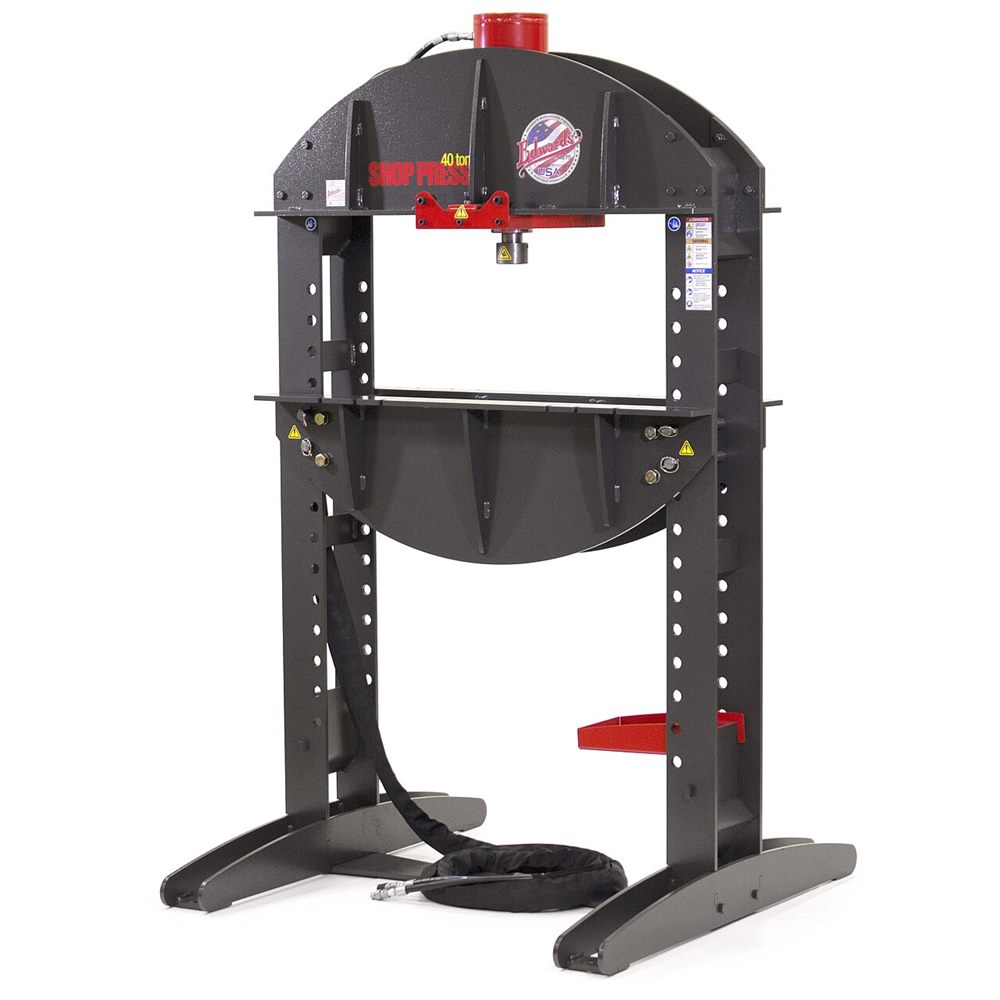

Press
量産向けの専用圧入機と治具。安定した圧入力。
| 項目 | 仕様 |
|---|---|
| 機種 | 油圧式、エアハイドロ式、卓上プレス |
| 対応範囲 | クリンチナット・スタッド・スペーサー・ピン M2〜M12 |
| 圧入力 | 調整可能、品番ごとに安定 |
| 供給方式 | 手動または自動供給 |
| 付属品 | サイズ別の上下金型 |
生産量と板サイズに応じて機種をご提案。 単位：mm。
この製品の見積を依頼 →| ねじ規格 | メートル（M2〜M12）・インチ（UNC / UNF） |
|---|---|
| 材質 | 亜鉛めっき炭素鋼、ステンレス300 / 400系、アルミ |
| 対応板材 | 鋼板、ステンレス、アルミ。板厚・硬さに合わせて選定 |
| 取付方法 | 油圧・空圧プレスによる平行圧入 |
| サポート | 品番選定、下穴径、圧入力のご相談 |
可能です。ただし部品が板材より硬い必要があるため、焼入れステンレス（一般に400系）を選定します。板厚に合わせて品番をご提案します。
安定した平行な圧入力が必要です。油圧プレスや専用圧入機をご使用ください。ハンマーでの打ち込みは傾きや保持力低下の原因になります。
品番ごとに下穴径と最小板厚が決まっています。品番確定時に仕様をご提供しますので、図面へ反映いただけます。
品番、数量、図面をお送りください。担当者より仕様確認のご連絡をし、最適な調達方法をご提案します。
