生産ライン、設備保全、構造物の据付向けに、DIN・ISO・JIS・ASME規格のメートル・インチねじを供給します。お見積前に、規格・強度区分・材質・表面処理を確認いたします。

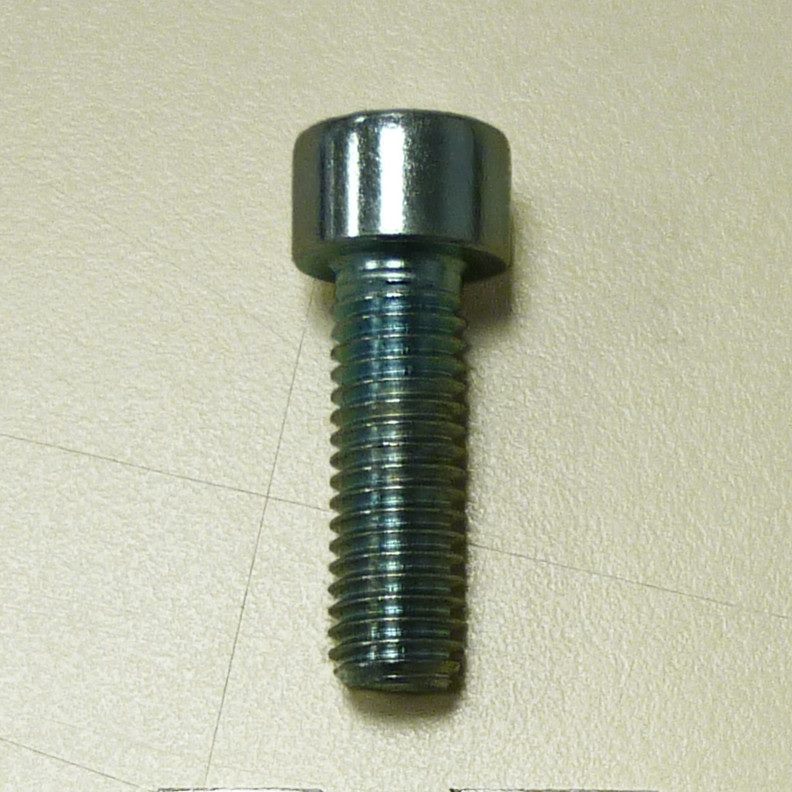

DIN 912 · ISO 4762 · JIS B1176
機械、治具、金型で広く使用。鋼製8.8 / 10.9 / 12.9またはステンレス。
| 呼び | ピッチ P | 頭部径 dk | 頭部高さ k | 六角穴 s |
|---|---|---|---|---|
| M3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 0.7 | 7 | 4 | 3 |
| M5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 1 | 10 | 6 | 5 |
| M8 | 1.25 | 13 | 8 | 6 |
| M10 | 1.5 | 16 | 10 | 8 |
| M12 | 1.75 | 18 | 12 | 10 |
| M16 | 2 | 24 | 16 | 14 |
| M20 | 2.5 | 30 | 20 | 17 |
| M24 | 3 | 36 | 24 | 19 |
ISO 4762 / DIN 912準拠。長さLはサイズにより6〜300 mm。 単位：mm。
この製品の見積を依頼 →

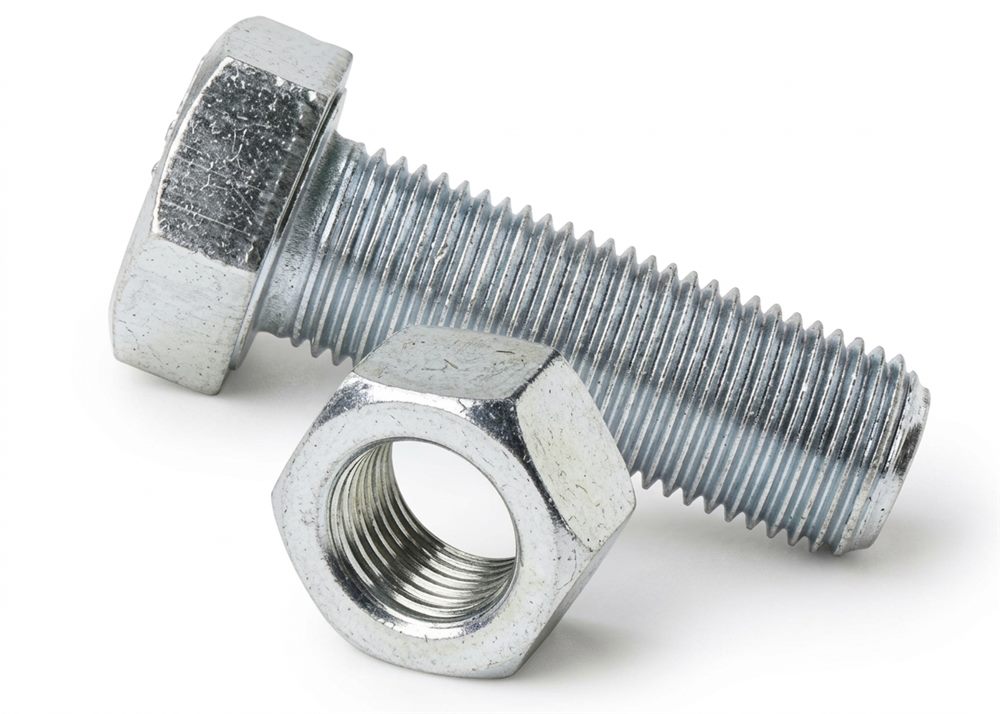

DIN 931 / 933 · ISO 4014 / 4017 · JIS B1180
半ねじ・全ねじ。構造物、設備、機械フレームの締結に。
| 呼び | ピッチ P | 二面幅 s | 頭部高さ k |
|---|---|---|---|
| M5 | 0.8 | 8 | 3.5 |
| M6 | 1 | 10 | 4 |
| M8 | 1.25 | 13 | 5.3 |
| M10 | 1.5 | 16 (17*) | 6.4 |
| M12 | 1.75 | 18 (19*) | 7.5 |
| M16 | 2 | 24 | 10 |
| M20 | 2.5 | 30 | 12.5 |
| M24 | 3 | 36 | 15 |
ISO 4014 / 4017準拠。(*) DIN 931 / 933の二面幅。 単位：mm。
この製品の見積を依頼 →

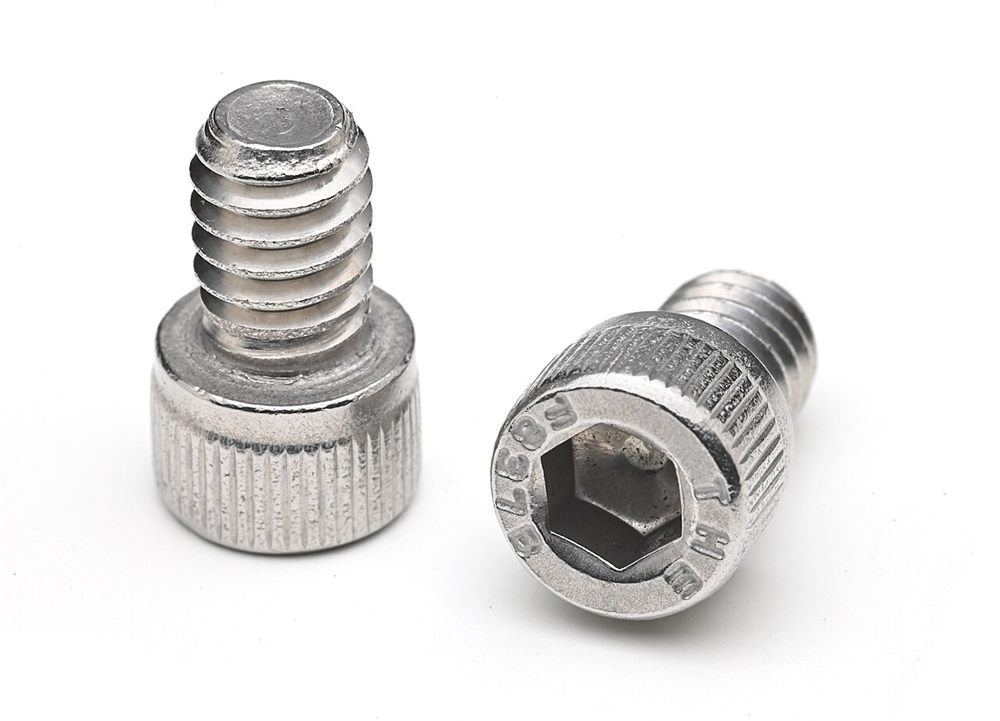

A2-70 · A4-70 · A4-80
湿気、薬品、食品、屋外など腐食環境向け。
| 強度区分 | 材質 | 引張強さ Rm (MPa) | 耐力 Rp0.2 (MPa) |
|---|---|---|---|
| A2-50 | SUS304 | 500 | 210 |
| A2-70 | SUS304 | 700 | 450 |
| A4-70 | SUS316 | 700 | 450 |
| A4-80 | SUS316 | 800 | 600 |
ISO 3506-1による最小機械的性質。SUS316（A4）は塩分・薬品環境でより高い耐食性。 単位：mm。
この製品の見積を依頼 →

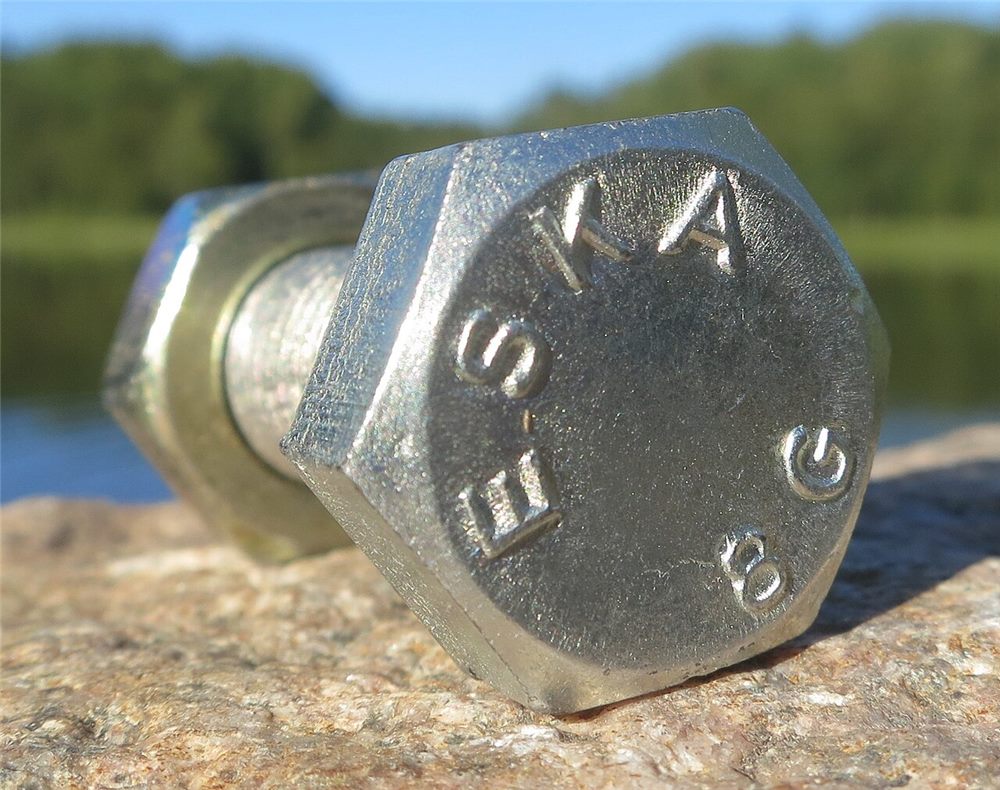

ISO 898-1 · 8.8 / 10.9 / 12.9
鉄骨構造、産業機械、揚重設備など高荷重の締結に。
| 強度区分 | 引張強さ Rm (MPa) | 耐力 Rp0.2 (MPa) | 硬さ (HRC) |
|---|---|---|---|
| 8.8 (d ≤ 16) | 800 | 640 | 22 – 32 |
| 8.8 (d > 16) | 830 | 660 | 23 – 34 |
| 10.9 | 1040 | 940 | 32 – 39 |
| 12.9 | 1220 | 1100 | 39 – 44 |
ISO 898-1による最小機械的性質。強度区分は頭部に刻印。 単位：mm。
この製品の見積を依頼 →

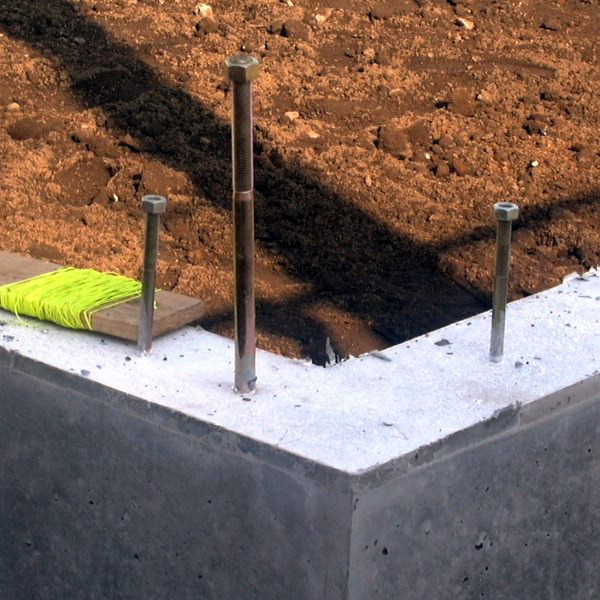

J / L · M12 – M36
J型・L型アンカー、拡張アンカー、ケミカルアンカー。機械・構造物の据付に。
| 項目 | 仕様 |
|---|---|
| 形状 | J型、L型、I型、U型、拡張・ケミカルアンカー |
| ねじ | M12 – M36 |
| 長さ | 300〜1500 mm（図面による） |
| 強度区分 | 4.6 · 5.6 · 6.6 · 8.8 |
| 表面処理 | 生地、電気亜鉛めっき、溶融亜鉛めっき |
| 付属品 | ナット・座金（ご要望に応じて） |
アンカーボルトは各現場の基礎図面に基づき製作します。 単位：mm。
この製品の見積を依頼 →

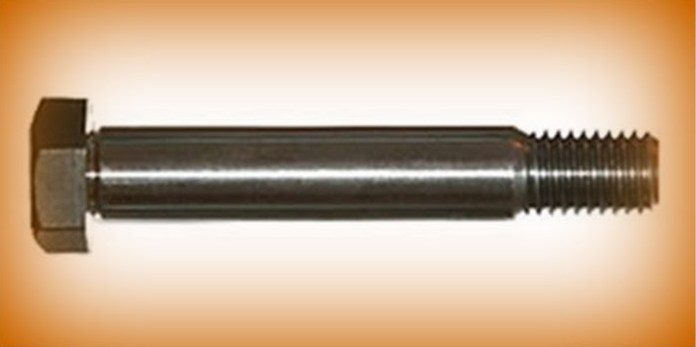

ISO 7379 · JIS B1180
精密な軸部を回転軸・ガイドとして使用。可動機構に。
| 軸径 d1 (f9) | ねじ d2 | 頭部径 dk | 頭部高さ k | 六角穴 s |
|---|---|---|---|---|
| 6 | M5 | 10 | 4.5 | 3 |
| 8 | M6 | 13 | 5.5 | 4 |
| 10 | M8 | 16 | 7 | 5 |
| 12 | M10 | 18 | 8 | 6 |
| 16 | M12 | 24 | 10 | 8 |
| 20 | M16 | 30 | 14 | 10 |
ISO 7379準拠。軸径公差f9、軸長6〜120 mm。 単位：mm。
この製品の見積を依頼 →

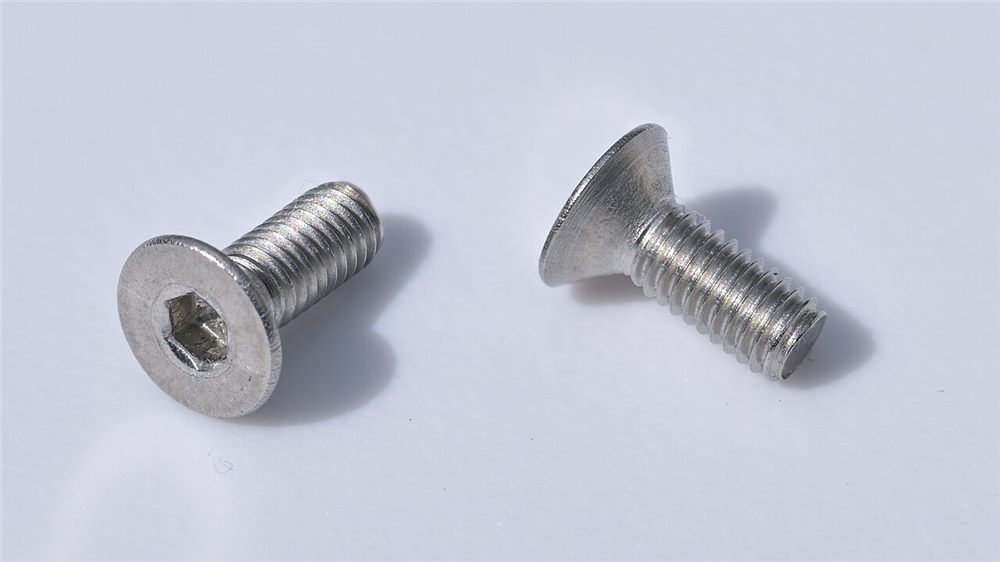

ISO 10642 · ISO 7380 · ISO 7045
六角穴・十字穴。平滑な表面仕上げや電気機器の組立に。
| 呼び | 皿頭 dk | 皿頭 k | ボタン頭 dk | ボタン頭 k | 六角穴 s |
|---|---|---|---|---|---|
| M3 | 6.72 | 1.86 | 5.7 | 1.65 | 2 |
| M4 | 8.96 | 2.48 | 7.6 | 2.2 | 2.5 |
| M5 | 11.2 | 3.1 | 9.5 | 2.75 | 3 |
| M6 | 13.44 | 3.72 | 10.5 | 3.3 | 4 |
| M8 | 17.92 | 4.96 | 14 | 4.4 | 5 |
| M10 | 22.4 | 6.2 | 17.5 | 5.5 | 6 |
| M12 | 26.88 | 7.44 | 21 | 6.6 | 8 |
六角穴付き皿ねじISO 10642（90°）、ボタンボルトISO 7380準拠。 単位：mm。
この製品の見積を依頼 →

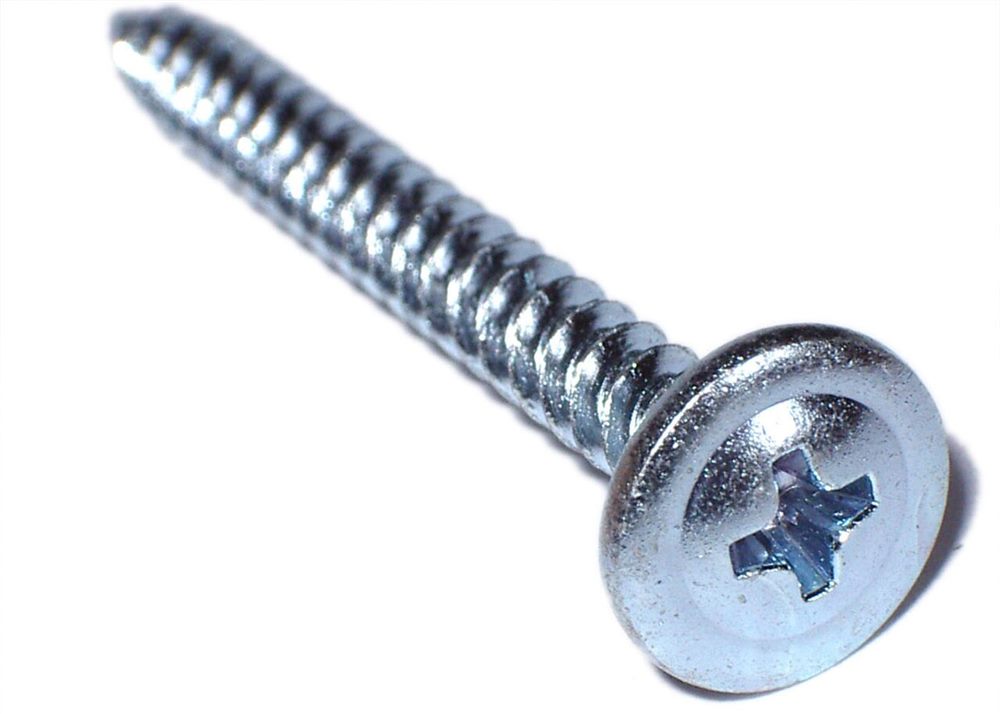

ISO 7049 · DIN 7500
薄板金属や樹脂部品に、下穴タップなしでねじ山を形成。
| 呼び | ピッチ P | 頭部径 dk | 頭部高さ k |
|---|---|---|---|
| ST2.2 | 0.8 | 4.0 | 1.6 |
| ST2.9 | 1.1 | 5.6 | 2.4 |
| ST3.5 | 1.3 | 7.0 | 2.6 |
| ST4.2 | 1.4 | 8.0 | 3.1 |
| ST4.8 | 1.6 | 9.5 | 3.7 |
| ST5.5 | 1.8 | 11.0 | 4.0 |
| ST6.3 | 1.8 | 12.0 | 4.6 |
なべ頭十字穴タッピンねじISO 7049。転造タッピンはDIN 7500 / メーカー規格。 単位：mm。
この製品の見積を依頼 →

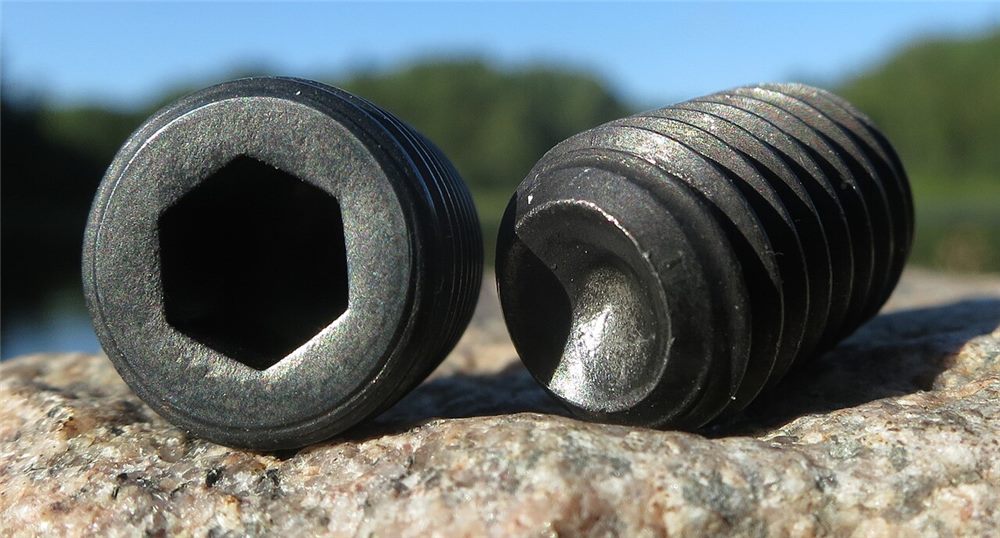

DIN 913 – 916 · DIN 975
各種先端形状の止めねじ、両ねじスタッド、吊り・据付用の全ねじボルト。
| 呼び | ピッチ P | 六角穴 s | 全ねじ DIN 975 |
|---|---|---|---|
| M3 | 0.5 | 1.5 | 1 m |
| M4 | 0.7 | 2 | 1 m |
| M5 | 0.8 | 2.5 | 1 m |
| M6 | 1 | 3 | 1 / 2 / 3 m |
| M8 | 1.25 | 4 | 1 / 2 / 3 m |
| M10 | 1.5 | 5 | 1 / 2 / 3 m |
| M12 | 1.75 | 6 | 1 / 2 / 3 m |
| M16 | 2 | 8 | 1 / 2 / 3 m |
止めねじ：平先DIN 913、とがり先DIN 914、くぼみ先DIN 916。全ねじは指定長さで切断可。 単位：mm。
この製品の見積を依頼 →| 規格 | DIN · ISO · JIS · ASTM · ANSI · TCVN |
|---|---|
| 主なサイズ | M3〜M36（その他サイズはご相談ください） |
| 強度区分 | 4.8 · 8.8 · 10.9 · 12.9 · A2-70 · A4-70 · A4-80 |
| 材質 | 炭素鋼、合金鋼、ステンレス SUS201 / 304 / 316、真鍮 |
| 表面処理 | 黒染め、電気亜鉛めっき、溶融亜鉛めっき、ダクロ / ジオメット、ニッケルめっき |
| 書類 | 原産地証明（CO）、品質証明（CQ）、ミルシート、検査成績書（ご要望に応じて） |
規格（例：DIN 912）、サイズ（例：M8×30）、強度区分または材質、表面処理、数量、希望納期をお知らせください。写真やサンプルがあればLINE・Zaloでもお送りいただけます。
はい。JIS規格でのご依頼を承り、DIN・ISOとの違い（ピッチ、頭部寸法、強度区分）を見積前に確認いたします。
同等品をご提案し、技術的な適合性をお客様とご相談します。お客様の承認なしに代替品へ変更することはありません。
品番、数量、図面をお送りください。担当者より仕様確認のご連絡をし、最適な調達方法をご提案します。
